Safiery Star Tank sensorene kommer nå i to utgaver.
Hardware er lik, forskjellen ligger i software.
Diesel har svært lav dielektrisk konstant sammenlignet med andre vesker, det gjør det vanskelig for sensoren å lese avstanden ned til overflaten.
Derfor har Safiery laget en unik software for Diesel. Bestiller du dette varenr så vil sensoren komme ferdig programmert med software for Diesel.
Noen viktige kriterier å være klar over:
-Løsningen krever at det er metall i bunnen av tanken. Har du metall tank så er dette løst men har du plast tank kreves det at man har et tynt lag med metall under tanken.
-Tanken må ikke være dypere enn 50 CM.
-Måleverdiene som kommer opp er i CM, men vil ikke være relatert til reelle måle verdier.
Eksempel, tank på 30 CM dybde så vil sensoren vise 222,6 CM, og ved full ca 210 cm.
Men så lenge du følger manualen nøye, setter verdier for tom og full så vil det virke.
Tanksensor for Diesel - snakker direkte med Victron GX

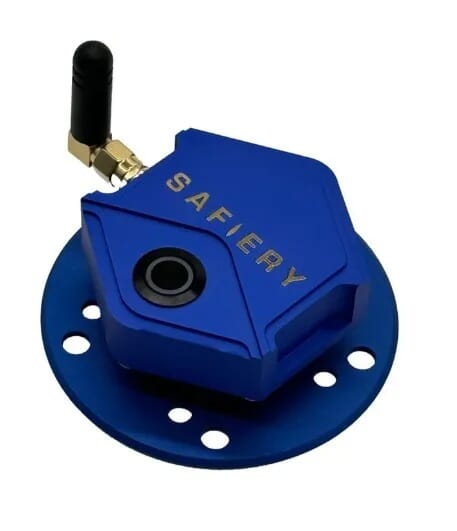

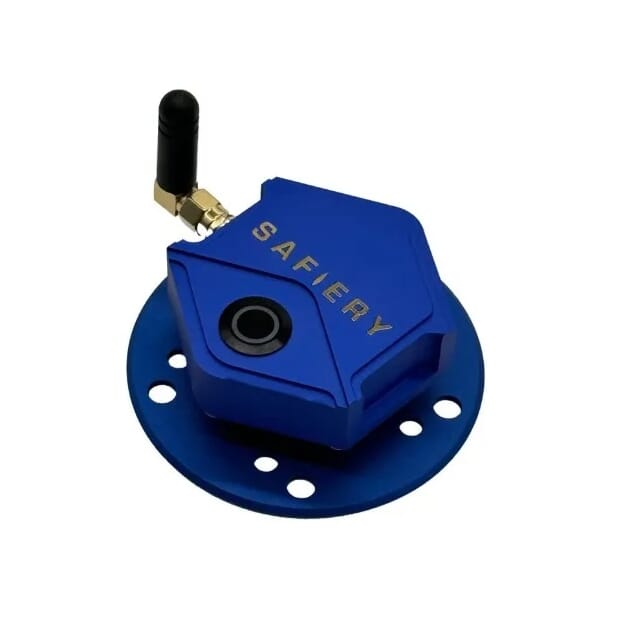

Radar-Tanksensor med Batteridrift
Denne batteridrevne radar-tanksensoren er designet for integrasjon i Victron Energy-systemer. Den kobles via Bluetooth til GX-enheten og sender hvert 60. sekund et tanknivå (0–200 cm tankdybde) og temperaturen ved tanksensoren. Takket være radarteknologi kan sensoren enkelt festes på en plast- eller GFK-tank med en monteringsplate. For montering på metalltanker er sensoren utstyrt med et SAE 5-hullsmønster.
Funksjoner
- Bluetooth-tilkobling til Victron GX-modeller (5.3 ADV)
- Batterilevetid: 3–5 år (avhengig av tankhøyde og gjennomsnittlig fyllingsgrad)
- Batteritype: CR2744 (knappcelle)
- Blindområde under sensor: 3 cm
- Maksimal tankdybde: 50 cm.
- Målingsintervall: 60 sekunder (10 sekunder under oppstart i 10 minutter)
Her er link til manualen, med flere videoer av hvordan man setter den opp:
https://university.safiery.com/view/200317389/10/
Kompatibilitet
Victron Venus OS, operativsystemet for GX-overvåkingsenheter, støtter Safiery STAR-tanksensorer direkte. Disse radar-tanknivåsensorene bruker Bluetooth Low Energy-teknologi, som gir en rekkevidde på ca. 40 meter (bruk av en USB Bluetooth-adapter på GX-enheten anbefales) og lavt strømforbruk sammenlignet med tradisjonell Bluetooth-teknologi.
Installasjon
Sensorkomponenter kan monteres på enhver ikke-metallisk tank, inkludert tykke GFK-tanker med eller uten skumkjerne. For metalltanker må sensoren ha fri sikt til væsken, noe som sikres med en SAE-adapter med 5 hull. For lufttett tetning kan du bruke tetningstape på gjengene før sensoren skrus inn i grunnplaten.
Ikke-metalliske tanker:
Klebe grunnplaten direkte på tanken og skru på STAR-tankmodulen.
Ved bruk på plast tank i diesel, så anbefaler produsenten å montere en metall plate under tanken for nøyaktig avlesning.
Metalltanker:
Bruk SAE-adapteren for å sikre fri sikt til væsken.
For metall tanker må man må lage hull igjennom tanken for radarbølger går ikke igjennom metall.
Radarteknologi
Tradisjonelt har ikke-invasive tanknivåsensorer brukt ultralyd med frekvenser på ca. 100 kHz. Disse kan blokkeres av faste stoffer eller materiale i vannet og er sårbare for skum og refleksjonsforstyrrelser. Radar løser disse problemene med høy presisjon ved bruk av 60 GHz fasekoherent radar.
Den fasekoherente radar sender høyfrekvente pulser som reflekteres tilbake og analyseres for å måle tankdybden. Denne teknologien gir høyere nøyaktighet og bedre signalprosessering.
Fordeler
- Høy presisjon
- Lang rekkevidde
- Egnet for svartvannstanker
- Robust mot skum og refleksjoner
