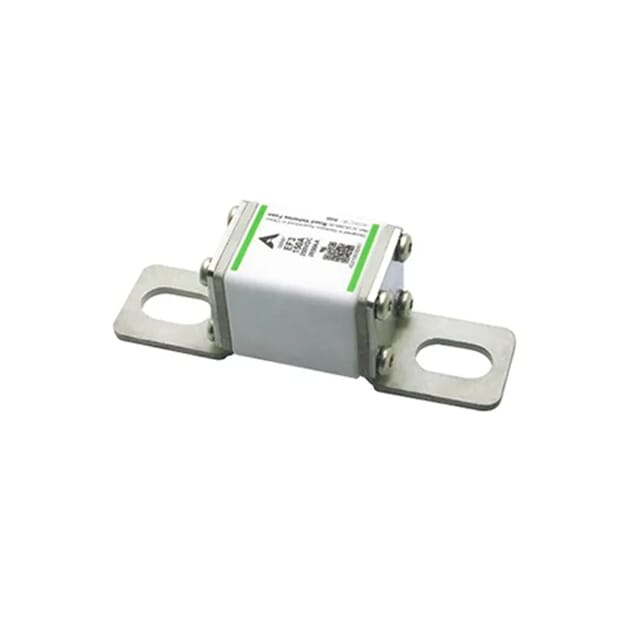

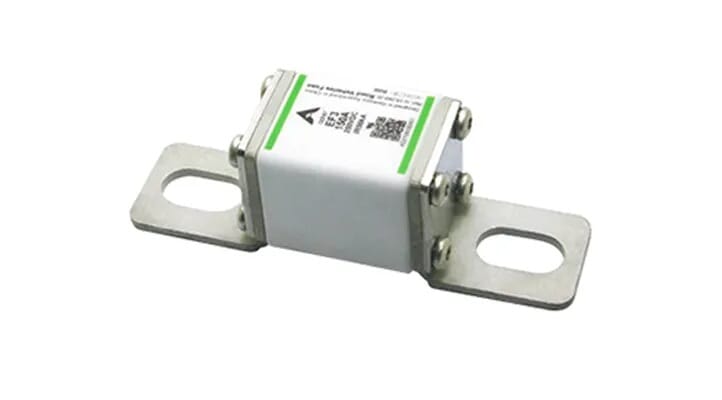

Adler EF3 er en høyytelses EV/DC-sikring utviklet for batterisystemer med høy kortslutningsenergi. Serien er laget for applikasjoner som litiumbatteribanker, invertere og DC-bus der det er behov for dokumentert høy bryteevne (AIC) – spesielt i installasjoner som må kunne dokumenteres opp mot krav om at sikringens AIC ikke overskrides (jf. AIC-kravet i ISO 23625).
Merk: “ISO 23625 ready” betyr at produktserien har tydelige AIC/breaking-capacity-data i datablad. Endelig samsvar avhenger av prosjektering (beregnet prospektiv kortslutningsstrøm, plassering, kabling og montasje).
Hvorfor EF3?
- Høy AIC / breaking capacity (EV-grade DC fuse) for krevende batterisystemer
- Egnet som hovedsikring ved batteri eller som strengsikring ved oppdeling av batteribank
- Robust løsning for marine, mobile og industrielle DC-installasjoner
- Datablad med relevante nøkkeldata for dokumentasjon mot kontrollorgan
Typiske bruksområder
- Hovedsikring ved litiumbatteri (12/24/48 V systemer)
- Strengsikring i parallelliserte batteribanker (AIC-tilpasning)EF33175220EF33175220EF33175220EF3ter- og DC-bus-beskyttelse i høy-energi DC-systemer
- Hybrid-/elektrisk fremdrift og kraftige forbruksbanker
Nøkkeldata (utvalg)
| Variant |
Nominell strøm |
Fysisk størrelse |
Nominell DC-spenning |
Bryteevne (AIC/breaking capacity)* |
| EF3 150A |
150 A |
36 × 22 mm |
200 V DC (typ.) |
50 kA @ 200 V DC (typ.) |
| EF3 200A |
200 A |
36 × 22 mm |
200 V DC (typ.) |
50 kA @ 200 V DC (typ.) |
| EF3 350A |
350 A |
36 × 22 mm |
200 V DC (typ.) |
50 kA @ 200 V DC (typ.) |
*Bryteevne (AIC/breaking capacity) og spenningsrating er oppgitt ved spesifikke testbetingelser. Se produsentens datablad for eksakt partnummer, spenningsnivå og breaking capacity som gjelder for valgt variant.
Standarder og samsvar (utvalg)
- EV-/batteridesignet DC-sikring med dokumentert breaking capacity i datablad
- Oppgitt samsvar/testreferanser i produsentens dokumentasjon, inkl. UL 248-20 og ISO 8820 (avhengig av variant)
- Egnet for prosjektering iht. ISO 23625 AIC-prinsippet (AIC skal ikke overskrides)
Dimensjonering (viktig)
- Velg sikringsstørrelse basert på kontinuerlig last, omgivelsestemperatur og kabling.
- Kontroller at AIC = beregnet prospektiv kortslutningsstrøm på montasjepunktet.
- Monter sikringen så nær batteriets + som praktisk mulig, med korrekt moment og kontaktflater.
Dokumentasjon
Passer i standard Mega-Fuse sikringsholder som Lynx Distribitor og Power Inn. Passer IKKE i enkel Mega-fuseholder og modular Mega-fuseholder
EF3 EV Fuse er spesiellt egnet for de store kortslutningstrømmene som kan oppstå i et lithium batteri system.
Mega-Fuse tåler typisk 2000A til 2500A kortslutningstrøm, mens denne EVF3 EV tåler 50 000A,
Passer i Lynx Distribitor og Power Inn.
