1000A koblingsskinner i et kompakt system

Det enkleste produktet i Lynx-serien er Lynx Power In, som i praksis er en kombinert pluss- og minusskinne med kapasitet på hele 1000A.

Dette gir et svært godt utgangspunkt for større DC-installasjoner. I stedet for å montere separate koblingsskinner for pluss og minus får vi begge deler samlet i én kompakt enhet med beskyttende deksel.

Lynx-systemet er modulbasert. Enhetene kan kobles direkte sammen side ved side, slik at vi kan bygge ut strømfordelingen etter hvert som anlegget vokser. I Farco har vi levert installasjoner med mer enn 20 sammenkoblede Lynx-enheter.

En annen fordel er at Lynx Power In kan bygges om til en sikringsfordeler ved hjelp av et eget skruesett. Dermed kan vi etablere fire sikrede tilkoblinger uten å bytte ut selve enheten.

Dette gjør Lynx Power In til en fleksibel og økonomisk interessant løsning, både som ren koblingsskinne og som utgangspunkt for sikret DC-distribusjon.

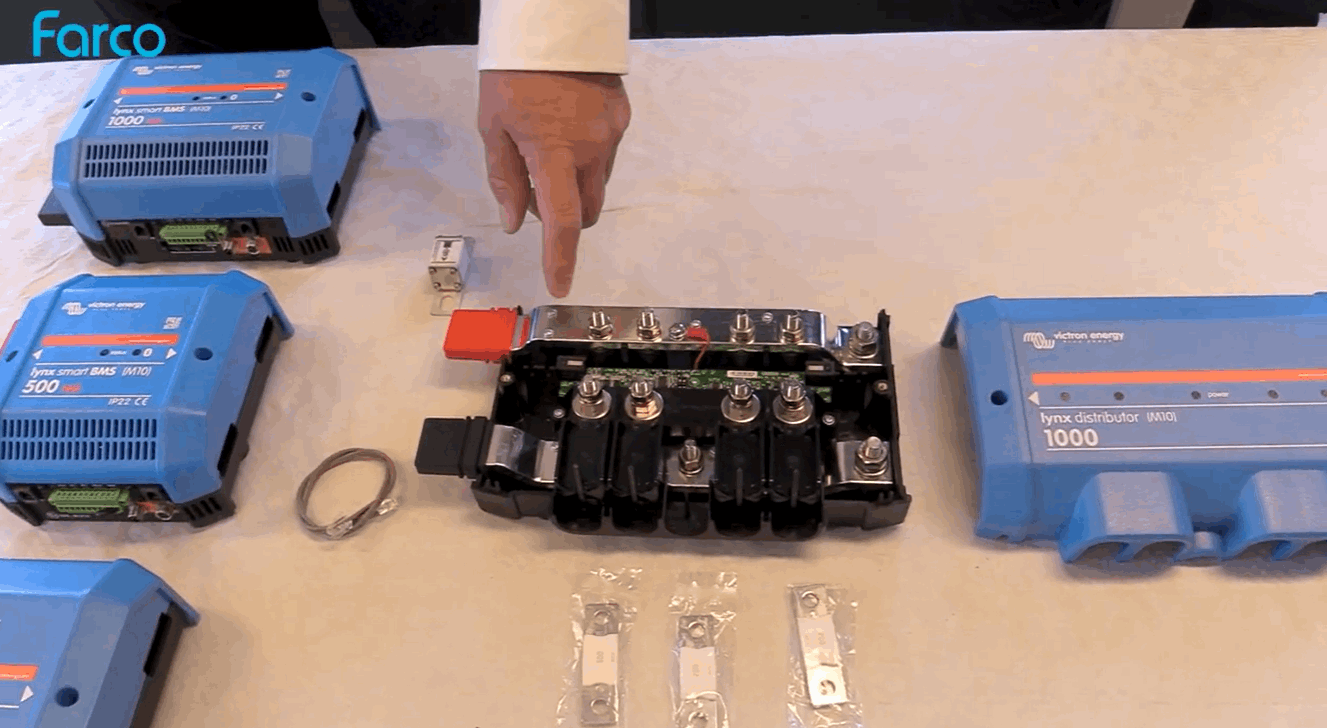

Lynx Distributor – fire sikrede tilkoblinger

Lynx Distributor bygger videre på samme prinsipp, men har fire ferdige tilkoblinger for sikringer på plussiden.

Her kan vi for eksempel sikre kabler til invertere, ladere, DC-forbrukere eller separate batterier. Løsningen er kompakt, oversiktlig og gjør det enkelt å etablere en profesjonell DC-installasjon.

Vi bruker gjerne Lynx Distributor også på batterisiden. Da får hvert batteri sin egen sikrede tilkobling, og det blir enklere å holde oversikt over de forskjellige batteriene.

Distributor har dessuten elektronikk for sikringsovervåking. Når den kobles til en kompatibel Lynx-enhet som støtter denne funksjonen, kan systemet registrere om en sikring har gått.

En kompatibel Lynx Smart BMS kan håndtere informasjon fra inntil fire Lynx Distributor-enheter, altså totalt 16 sikringskurser.

Dette er spesielt nyttig på batterisiden. Dersom sikringen til ett av flere parallelle batterier går, kan vi få beskjed om at dette batteriet ikke lenger bidrar til anlegget.

Riktig sikring er avgjørende

I større DC-anlegg kan kortslutningsstrømmene bli svært høye, spesielt når vi bruker moderne lithiumbatterier.

Derfor er det viktig å velge sikringer med tilstrekkelig bryteevne. I videoen viser vi blant annet EV-sikringer med bryteevne på opptil 20kA.

Et viktig monteringspunkt er at vi aldri skal legge vanlige skiver mellom de strømførende kontaktflatene. Kabelsko, sikring og kobberskinne skal ha direkte elektrisk kontakt slik produsentens monteringsanvisning beskriver.

Legger vi eksempelvis en syrefast skive mellom kabelsko og sikring, kan overgangsmotstanden øke. Ved høye strømmer kan dette føre til betydelig varmeutvikling.

Riktig sikring, korrekt tiltrekkingsmoment og gode kontaktflater er derfor helt avgjørende for en sikker installasjon.

Lynx Smart BMS – for Victron Lithium NG

For anlegg med Victron Lithium NG-batterier har vi Lynx Smart BMS NG.

Dette er en sentral komponent som kombinerer batteristyring, strømovervåking og kommunikasjon med resten av Victron-systemet.

Lynx Smart BMS NG leveres i versjoner på 500A og 1000A. Den kraftigste modellen er beregnet for store anlegg med betydelig strømforbruk og har kapasitet til å håndtere svært høye belastninger.

BMS-en overvåker batteriene og kan styre frakobling av lading og forbruk dersom batteriene kommer utenfor tillatte driftsforhold.

Den kommuniserer også med Victron GX-enheter, som Cerbo GX og Ekrano GX. Dermed kan vi overvåke batteristatus og systeminformasjon lokalt og gjennom VRM Portal.

Lynx Smart BMS NG kan dessuten kobles sammen med Lynx Distributor, slik at vi får sikringsovervåking som en integrert del av batterisystemet.

Dette gir en svært ryddig løsning hvor batterier, sikringer, BMS og strømfordeling er samlet i samme modulbaserte system.

Lynx Shunt – batteriovervåking også uten NG-batterier

Det er ikke nødvendig å ha Victron Lithium NG-batterier for å benytte Lynx-systemet.

Lynx Shunt VE.Can er en batterimonitor som passer direkte inn i Lynx-serien. Den måler strømmen inn og ut av batteribanken og beregner blant annet batteriets ladetilstand.

Dette gir tilsvarende grunnleggende batteriovervåking som mange kjenner fra Victron SmartShunt og BMV-serien, men i en utførelse som integreres direkte i Lynx-systemet.

Lynx Shunt har også plass til en hovedsikring på opptil 300A. Dersom man ikke ønsker å benytte denne sikringsplassen, kan den erstattes med en tilpasset kobberskinne. Nødvendig sikring må da ivaretas andre steder i anlegget.

Med VE.Can-kommunikasjon kan Lynx Shunt kobles til en GX-enhet, slik at batteridata blir tilgjengelige sammen med resten av systeminformasjonen.

Bygg anlegget etter behov

En av de store fordelene med Lynx-serien er fleksibiliteten.

Vi kan starte med en enkel Lynx Power In og bygge videre med Distributor, Shunt eller Smart BMS etter behov.

Modulene kan monteres direkte sammen, men vi kan også forbinde forskjellige deler av installasjonen med kraftige kabler dersom det ikke er praktisk å plassere alt i én sammenhengende rekke.

Lynx egner seg derfor både for relativt enkle batteriinstallasjoner og for store, komplekse DC-anlegg med flere batterier, invertere og ladere.

For oss i Farco er dette en av de mest interessante egenskapene ved serien: Vi kan bygge et oversiktlig og profesjonelt DC-system med standardkomponenter, samtidig som løsningen kan tilpasses den enkelte installasjonen.

Finn riktig Lynx-løsning til ditt anlegg

Victron Lynx-serien gir stor fleksibilitet, enten du trenger en enkel koblingsskinne eller skal bygge et komplett DC-system med sikringer, batteriovervåking og BMS.

Du finner hele utvalget i vår nettbutikk: Victron Lynx – sikringer og DC-distribusjon.

Vi anbefaler at du diskuterer den endelige løsningen med din installatør, slik at anlegget blir riktig dimensjonert og installert.

Du er også velkommen til å kontakte oss i Farco for råd om valg av komponenter og oppbygging av anlegget.
