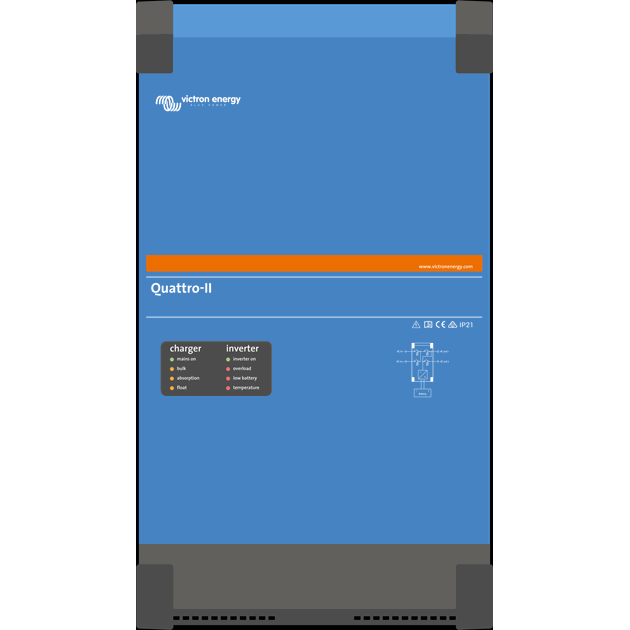

Victron Quattro-II 48/5000/70-50/50 230V arbeider sammen med 48VDC batterier og har inverterkapasitet på 5KVA (ca 4kW) med det dobbelt som peak load. Den er også en 70A lader og takler 50A gjennomgangstrøm.

Quattro-II kan kobles til to uavhengige AC-kilder, for eksempel det offentlige nettet og en generator, eller to generatorer. Quattro-II vil automatisk koble til den aktive kilden.

PowerControl og PowerAssist - Forsterkning av kapasiteten til nettet eller en generator

En maksimal nett- eller generatorstrøm kan stilles inn. Quattro-II vil da ta hensyn til andre AC-belastninger og bruk det som er ekstra for batterilading, og forhindrer dermed at generatoren eller nettet blir overbelastet (PowerControl funksjon).

PowerAssist tar prinsippet til PowerControl til en ytterligere dimensjon. Der toppeffekt så ofte bare kreves for en begrenset periode, vil Quattro-II kompensere utilstrekkelig generator-, land- eller nettstrøm med strøm fra batteriet. Når belastningen reduseres, brukes reservestrømmen til å lade batteriet.

Solenergi:

AC-strøm tilgjengelig selv under nettfeil. Quattro-II kan brukes i off grid så vel som nettkoblede PV og andre alternative energisystemer. Den er kompatibel med både solcelleladerkontrollere og grid-tie-invertere.

To AC-utganger:

Hovedutgangen har ingen pausefunksjonalitet. Quattro-II overtar forsyningen til de tilkoblede lastene i tilfelle en nettsvikt eller når land-/generatorstrøm er frakoblet. Dette skjer så raskt (mindre enn 20 millisekunder) at datamaskiner og annet elektronisk utstyr vil fortsette å fungere uten avbrudd.

Den andre utgangen er kun strømførende når AC er tilgjengelig på inngangen. Laster som ikke bør lade ut batteriet, som en vannvarmer kan for eksempel kobles til denne utgangen.

Parallell og trefase drift:

Opptil 6 Quatros kan operere parallelt for å oppnå høyere effekt. Seks 48/5000/70 enheter, for eksempel, vil gi 25 kW / 30 kVA utgangseffekt med 420 Amp ladekapasitet. I tillegg til parallellkobling kan tre enheter av samme modell konfigureres for trefaseutgang, og opptil 6 sett med tre enheter kan parallellkobles per fase for en 75 kW / 90 kVA inverter og mer enn 1200 ampere lading kapasitet.

Systemkonfigurasjon, overvåking og kontroll på stedet:

Innstillinger kan endres i løpet av få minutter med VEConfigure-programvare (datamaskin eller bærbar PC og MK3-USB-grensesnitt).

Flere overvåkings- og kontrollalternativer er tilgjengelige:

Cerbo GX, Color Control GX, Venus GX, Octo GX, CANvu GX, bærbar PC, datamaskin, Bluetooth (med valgfri VE.Bus Smart dongel), batterimonitor, digitalt multikontrollpanel.

Fjernkonfigurering og overvåking:

Installer en Cerbo GX eller et annet GX-produkt for å koble til internett.

Driftsdata kan lagres og vises på vår VRM (Victron Remote Management) nettside, gratis.

Når du er koblet til internett, kan systemer nås eksternt, og innstillinger kan endres.
