Victron Multi HS19 Solar 15k er en ny høyspennings inverter/lader for større energilagringssystemer. Med 650–1000V batterispenning, 400VAC 3-fase med nøytral, 15kW kontinuerlig effekt og 22kW peak kombinerer den høy kapasitet med et kompakt 19" rackformat.

400V 3-fase med nøytral

Multi HS19 Solar leverer 400VAC 3-fase med L1, L2, L3, N og PE, og passer dermed godt inn i ordinære 400V TN-installasjoner. Dette gjør enheten spesielt interessant for næringsbygg, industri, større off-grid-anlegg, backup og energilagring.

• 15kW / 15kVA kontinuerlig effekt
• 22kW peak-effekt i opptil 5 sekunder
• 22A kontinuerlig per fase
• 400VAC ±10 %, 3-fase
• L1, L2, L3, N og PE
• 50/60Hz
• Opptil 98 % virkningsgrad
• Begrenset til en enhet i en installasjon

Enheten har én AC-inngang og to AC-utganger, med opptil 32A AC inn og pass-through.

Nytt spenningsområde – 650 til 1000V DC

HS19 markerer også et tydelig skifte fra Victrons tradisjonelle 12, 24 og 48V-systemer. Batterisiden arbeider med høyspenningsbatterier fra 650 til 1000V DC.

Den høye systemspenningen gir betydelig lavere strøm på DC-siden, som igjen kan redusere kabeltverrsnitt og forenkle større installasjoner. Batteriet kommuniserer med HS19 via CAN-bus og må støtte Victron HV Protocol.

Maksimal ladeeffekt er opptil 33kW ved 800V batterispenning.

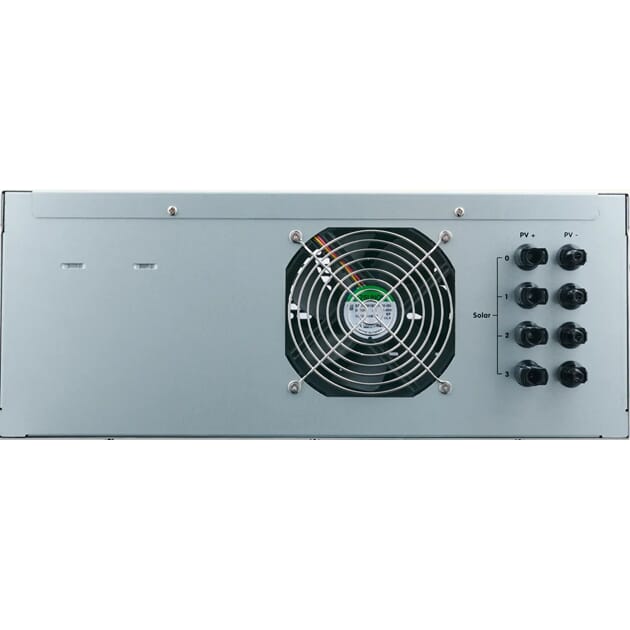

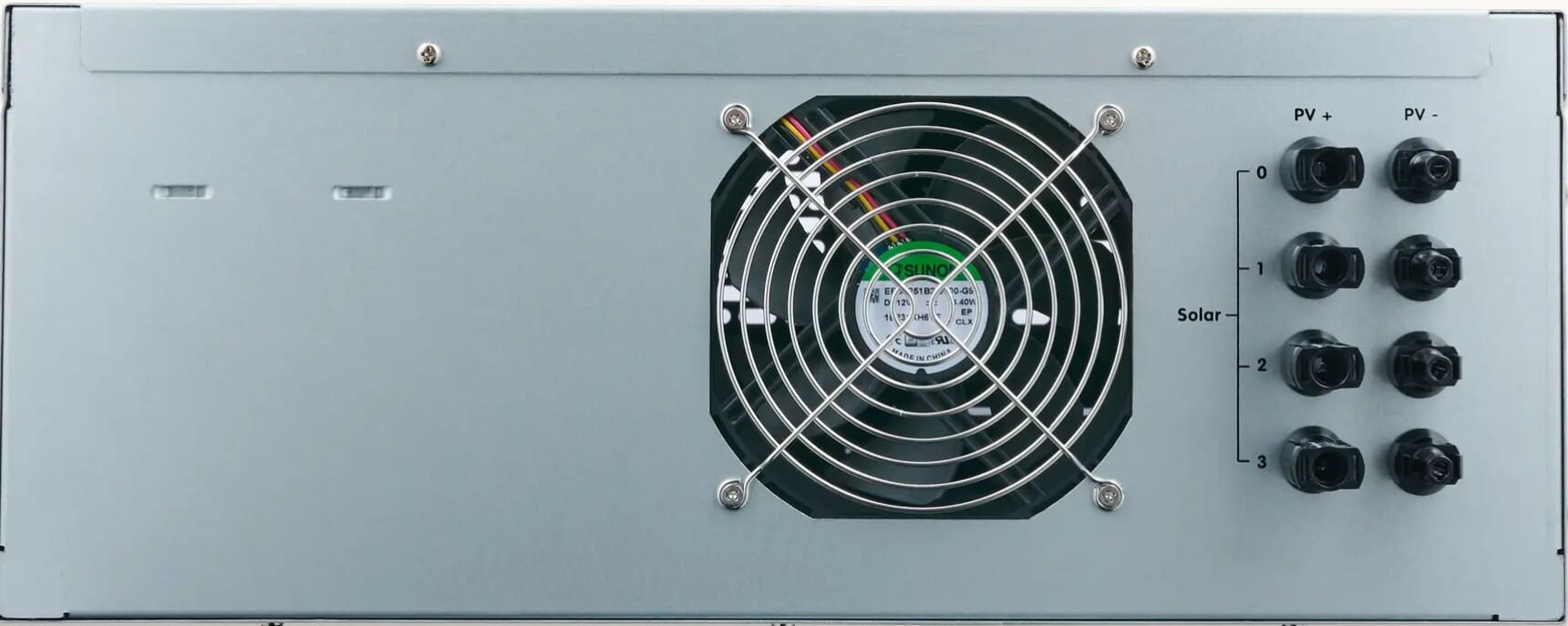

Fire integrerte MPPT-regulatorer

Multi HS19 Solar har fire separate høyspennings MPPT-trackere. Hver tracker håndterer opptil 8kW solcelleeffekt, som gir en samlet mulig PV-kapasitet på hele 32kW.

• 4 individuelle MPPT-trackere
• Opptil 8kW per tracker
• Opptil 32kW total PV-effekt
• MPPT-område 100–600V DC
• Maksimal åpen kretsspenning 600V
• Opptil 99 % MPPT-virkningsgrad

Inverter, lader og solcelleregulator i én enhet

HS19 kombinerer en bidireksjonal inverter/lader og fire MPPT-regulatorer i samme enhet. Systemet håndterer sømløs overgang mellom inverterdrift, AC pass-through og batterilading, og kan lade batteriene både fra AC-nettet og fra solcellene.

Løsningen egner seg blant annet til off-grid, backup, peak shaving, energilagring og solcelleanlegg.

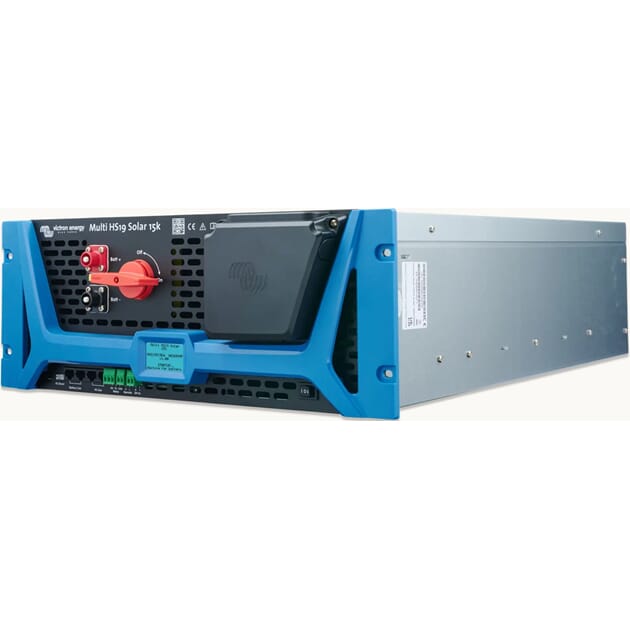

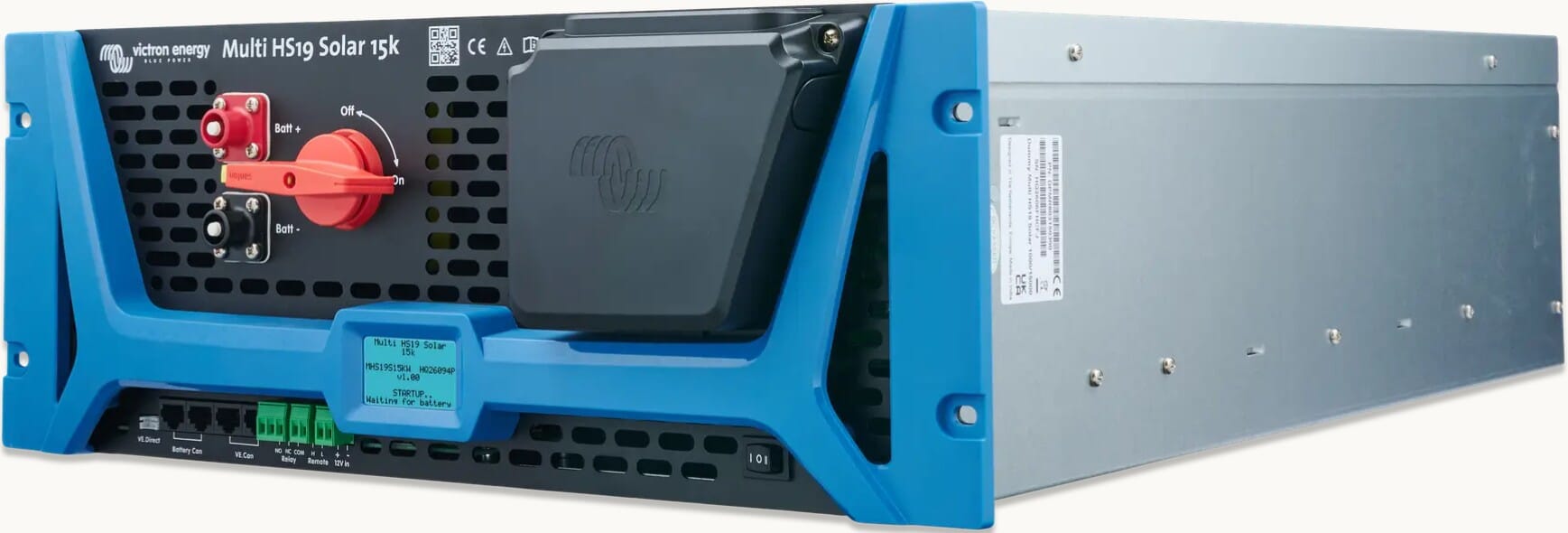

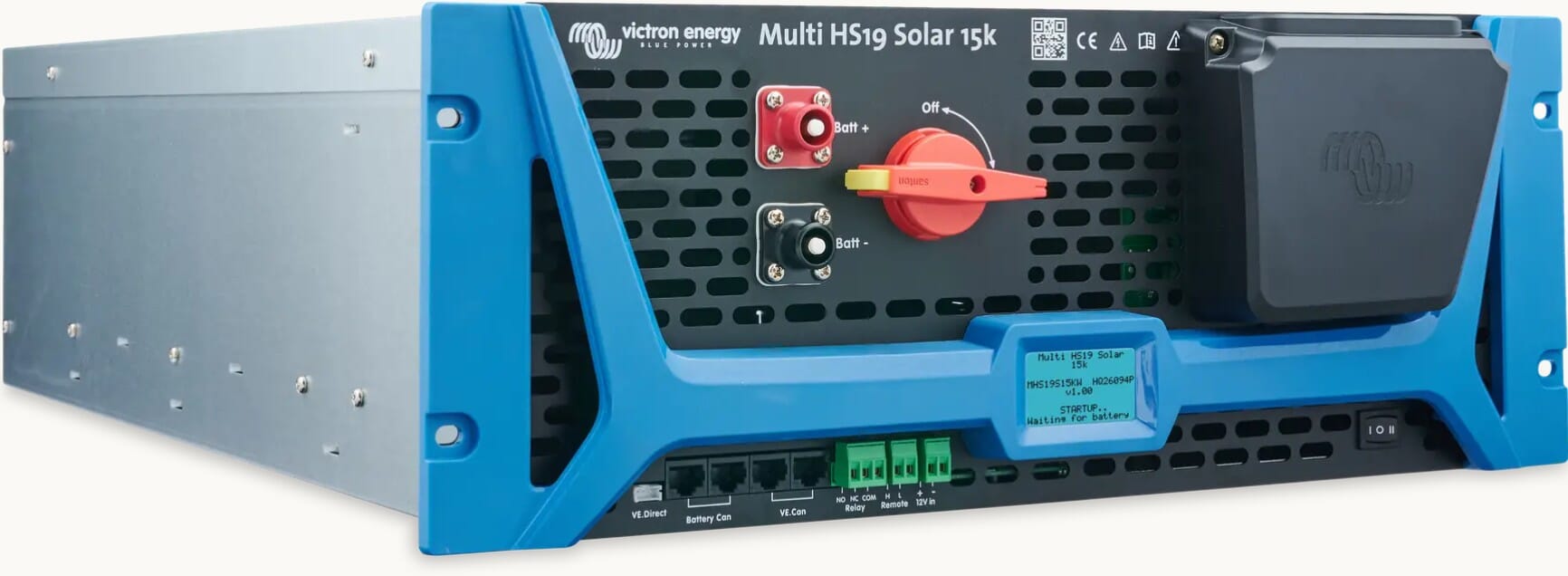

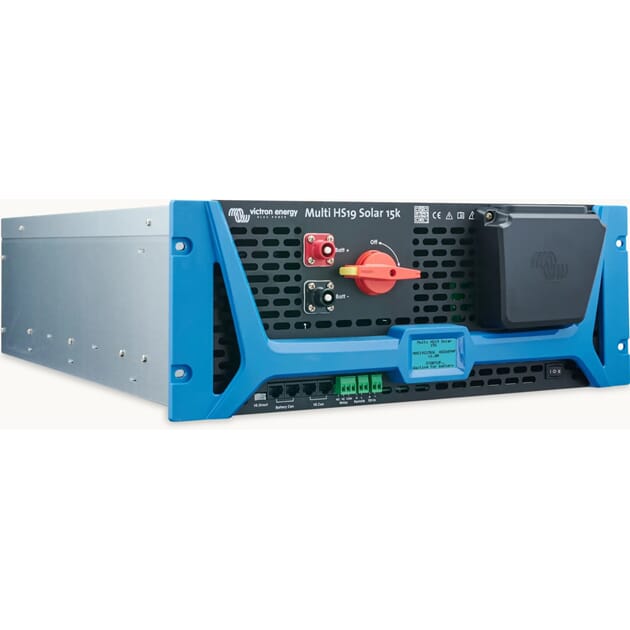

19" rack – kun 4U

Hele løsningen er bygget inn i et standard 19" rackformat på kun 4U. Enheten er 71cm dyp og veier 26,5kg, slik at inverter/lader og batterisystem kan samles i samme rackskap.

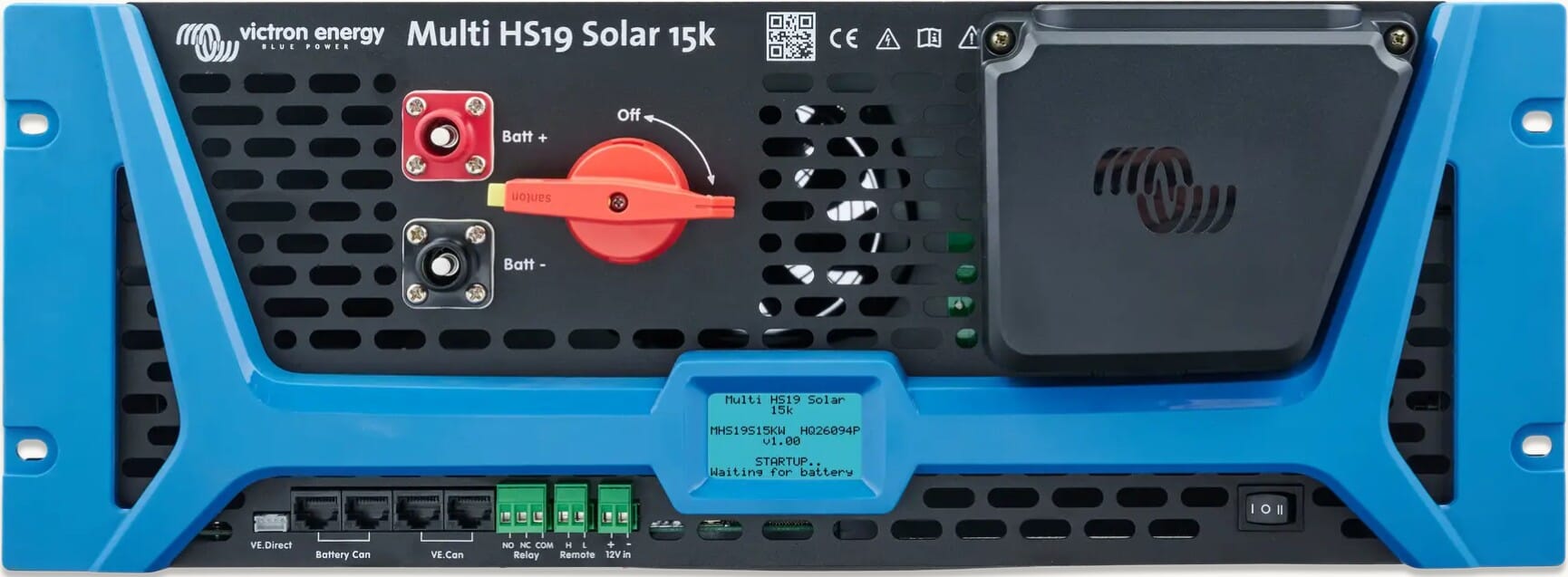

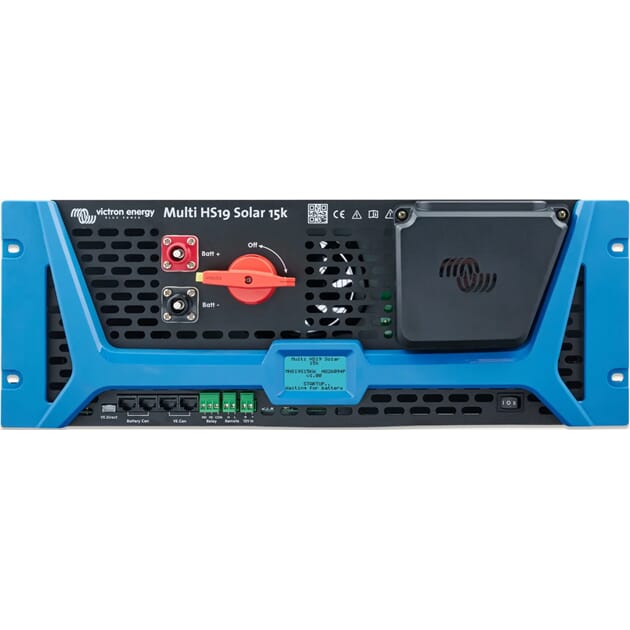

VictronConnect, Cerbo GX og VRM

Multi HS19 Solar har Bluetooth for oppsett via VictronConnect, samt VE.Can for integrasjon med blant annet Cerbo GX og Ekrano GX. Via en GX-enhet kan systemet kobles til Victron VRM for komplett lokal og ekstern overvåking.

Enheten har også Battery CAN, VE.Direct, remote on/off og programmerbart relé.

Tekniske hoveddata

• Batterispenning: 650–1000V DC
• AC-utgang: 400VAC 3-fase + N
• Kontinuerlig effekt: 15kW
• Peak-effekt: 22kW / 5 sekunder
• AC-strøm: 22A kontinuerlig per fase
• AC inn / pass-through: maks. 32A
• Solcelleinnganger: 4 individuelle MPPT
• Maksimal PV-effekt: 32kW
• Maksimal ladeeffekt: 33kW ved 800V
• Format: 19", 4U
• Vekt: 26,5kg
