NMEA 2000 - veiledning for MFD-integrasjon

Bilde som viser de to integreringsalternativene NMEA2000 og HTML5 App.



Dette dokumentet forklarer hvordan du integrerer et Victron-system på en marin MFD også kjent som en kartplotter. Kompatible merker inkluderer Garmin, Raymarine, Navico-merkene B&G, Simrad og Lowrance samt Furuno.

Det er flere alternativer, og hvordan du best integrerer, avhenger av kundens krav, foretrukket MFD-merke og -modell samt brukte Victron-komponenter.

Sørg for å lese hele dokumentet nøye for å finne den beste metoden for din type system.

Dokument kilde

1.2 Hva er NMEA 2000?

NMEA 2000 er en kommunikasjonsstandard som brukes til å koble sammen marine sensorer og utstillingsenheter innen skip og båter.

Victron Energy er medlem av NMEA 2000-organisasjonen, og vi har flere av våre produkter sertifisert av NMEA 2000.

NMEA 2000 omtales noen ganger også som N2K, for brevitiy.

1.3 Hva er MFD HTML5-appen?

MFD HTML5-appen er en enkel å installere og sette opp integrasjon i alle de viktigste marine MFD-merkene, inkludert Raymarine, Garmin, Navico og Furuno. Virkelig plug-and-play: Når Victron GX-enheten og MFD er koblet til via Ethernet, vises en Victron-logo i App-menyen på MFD. Bak den knappen er det en side for å overvåke og kontrollere Victron Energy-systemet. Informasjonen på skjermen tilpasser seg automatisk det installerte Victron-systemet.

1.4 Andre integrasjonsalternativer

Dette dokumentet dekker bare integrasjon via NMEA2000 og MFD HTML5-appen. Det finnes to andre alternativer, som vanligvis brukes til å integrere Victron-utstyr i marine applikasjoner.

Først av alt Modbus-TCP. Modbus-TCP brukes vanligvis på større fartøy, og er en protokoll som vanligvis brukes for (tilpassede) designede SCADA-systemer. Victron GX-enhetene støtter alle Modbus-TCP-protokollen. Mer informasjon i GX Modbus-TCP Manual.

Det andre alternativet er SignalK. Mer informasjon om det i Venus OS Large manual. Noter deg innholdet i støttekapitlet.

2. Integrasjonsdetaljer



2.1 Systemer med GX-enhet

For de fleste installasjoner og integrasjoner vil det være best å bruke et av våre GX-produkter. Det fungerer som et knutepunkt, samler informasjon fra tilkoblet utstyr, for eksempel vekselrettere, batterimonitorer og ladere; og deretter gjøre dem tilgjengelige for MFD.

GX-enhetene tilbyr både over introduserte integrasjonsalternativer: NMEA2000 samt Victron HTML5-appen.

HTML5-integrasjonen er tilgjengelig for merkene RaymarineGarminFuruno og Navico: B&G, Lowrance og Simrad. Klikk på disse koblingene for å gå rett til all informasjon, videoer og håndbøker.

Når GX-enheten er koblet til det innebygde NMEA2000-nettverket, kan den lese data fra nettverket (tanknivå og GPS-informasjon). Den kan også gjøre data fra Victron-enheter koblet til GX-enheten tilgjengelig på NMEA2000-nettverket. Den sistnevnte funksjonen kalles NMEA2000-out, mer informasjon i NMEA 2000-out kapittelet i Cerbo GX manual.

Både NMEA2000- og HTML5 App/Ethernet-tilkoblingene kan opprettes og brukes samtidig.

Hver har sine fordeler og ulemper, og sammen utfyller de hverandre:

MFD HTML5-appen er den enklere å sette opp som plug and play. Den presenterer en brukervennlig systemoversikt uten å kreve konfigurasjon. Systemoversikten som vises, tilpasses automatisk til den typen Victron-system som er installert. Den (eneste) tilgjengelige konfigurasjonen definerer batteriene i tillegg til å gi dem navn.

NMEA 2000-integrasjonen er mer kompleks, og tillater mer tilpasning på MFD: dataene vises i MFD-datatreet, og de fleste MFDer lar deretter brukeren konfigurere forskjellige sider og kombinasjoner av informasjon.

Som nevnt ovenfor kan en GX-enhet også lese data på tanknivå fra NMEA 2000. Mer informasjon i installasjonskapitlet i GX-håndboken.

2.2 Produkter med VE. Kan portere

Alle Victron-produkter som har en VE. Kan port kan kobles direkte til NMEA 2000-nettverket ved hjelp av VE. Kan til NMEA2000 kabel.

  • Skylla-i 24V Batteriladere
  • Skylla IP65 Batteriladere
  • Lynx Shunt VE. Kan batteri overvåke
  • Lynx Smart BMS
  • SmartSolar MPPT solladere med VE. Kan kommunikasjonsport

2.3 Integrering av tankovervåking

GX-enhetene kan måle tanknivåer og gjøre de resulterende dataene tilgjengelige på NMEA2000-nettverket. De kan også lese data på tanknivå fra N2K-nettverket.

Nedenfor forklarer avsnittene detaljene for hver integrasjonstype.

Integrasjon A) GX-enhet til MFD og NMEA2000

Noen av Victron GX-overvåkingsproduktene har innebygde tanknivåinnganger. For eksempel har Cerbo GX, som er den vanligste GX-enheten, fire innganger som kan ta en resistiv tanknivåavsender.

Alle GX-enheter kan også få antall og typer tanknivåinnganger utvidet ved å legge til en eller flere GX Tank 140-moduler. Den har fire innganger, hvorav hver kan konfigureres til å måle enten spenning (0-10V) eller strøm (4-20mA).

Alle tanknivåinnganger har tilpassbar navngivning, innstilling av en type (ferskvann, drivstoff, svart vann og mer), konfigurerbare filtrerings- og dempingsinnstillinger samt oppsett av en tilpasset tankform for ikke-firkantede tanker.

GX-enheten kan overføre de resulterende tanknivåene til NMEA2000-nettverket. Se KAPITTELET NMEA2000-out i GX-håndboken hvis du vil ha informasjon om hvordan du konfigurerer dette. Vær oppmerksom på at MFD HTML5-appen ikke inkluderer å vise tanknivåer.

Integrasjon B) NMEA2000 til GX-enhet og VRM-portal

Den andre veien rundt er også mulig: Victron-systemets lesetanknivådata fra NMEA2000.

Tankdataene vises i brukergrensesnittet til GX-enheten så vel som på VRM-portalen. Skjermbilder nedenfor.

Kompatible tankavsendere er oppført i GX-håndboken, installasjonskapitlet.

Over bilde: GX Touch 50, som viser flere tanknivåer. Kommer fra enten NMEA2000-nettverket, direkte tilkoblede resistive tankavsendere eller via GX Tank 140-tilbehøret.

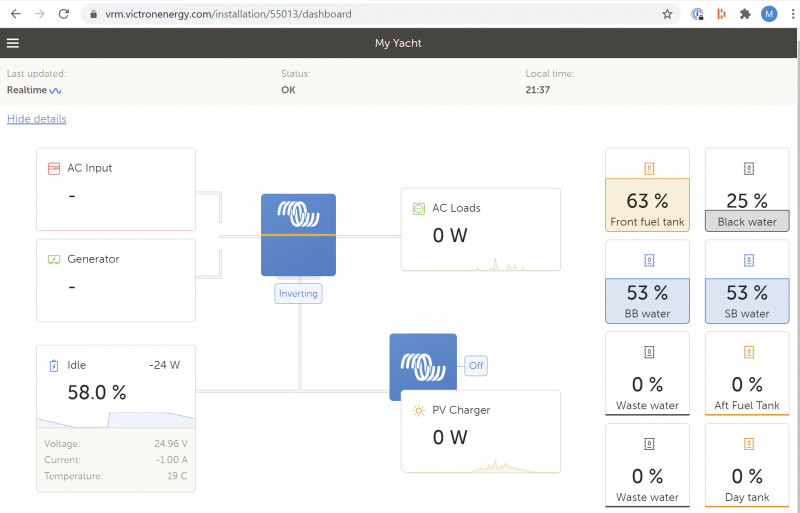

Skjermbildet nedenfor viser et lignende system, men deretter på VRM-portalen.

2.4 NMEA 2000 GPS-integrasjon

Våre GX-enheter kan lese plassering, høyde, hastighet og kurs fra NMEA2000-nettverket. Hvis du vil ha mer informasjon, kan du se IX-håndboken.

Legg merke til at omvendt ikke fungerer. En GX-enhet som har en USB GPS installert, sender ikke GPS-data ut på NMEA2000-nettverket som en del av NMEA2000-out-funksjonen.

2.5 Bruke våre omformergrensesnitt (AVSKREVET!)

Vær oppmerksom på at bruken av begge disse grensesnittene er avskrevet. Bruk en GX-enhet i stedet.

3. NMEA2000 Detaljer



3.1 PGN-lister

Se vår Whitepaperfor datakommunikasjon , side 8 og senere, for en liste over Victron-produkter og deres støttede PGNer.

3.2 NMEA 2000 instancing

NMEA 2000 Forekomster brukes til å identifisere flere lignende produkter som er koblet til samme nettverk.

Det finnes flere typer forekomster, de viktigste er Enhetsforekomst i tillegg til Dataforekomster.

Du finner mer informasjon om forekomster i NMEA2000-kapitlet i GX-håndboken.

Hvilke innstillinger må gjøres? For eksempel tilfeller?

Det er et vanlig spørsmål. Svaret avhenger av det brukte merket til MFD:

For Garmin-, Furuno-, Maretron- og Navico-systemer (B&G, Lowrance, Simrad):ingen. Ingen forekomster, heller ikke dataforekomster som DC Detailed-forekomsten, må endres. Alt fungerer som det skal, bortsett fra å konfigurere hvilket felt som skal vises hvor på MFD.

For Raymarinemå du kanskje gjøre noen konfigurasjoner: For systemer med SmartShunt og SolarCharger, eller flere SmartShunts eller en Lynx Smart BMS, må dataforekomstene konfigureres til å være unike. Mer informasjon om det i Victron &Raymarine-dokumentet, i siste kapittel.

3.3 Terminatorer og nettverksoppsett

Et N2K CAN-bus-nettverk må legges ut som i en ryggradskonfigurasjon, ved hjelp av fallkabler for å koble til hver enhet. Det bør også bare være to terminatorer i nettverket. Derfor:

  • Bruk NMEA 2000-kabelen som ryggrad.
  • Kjør en separat fallkabel separat til hver Victron-enhet VE. Kan til NMEA 2000-kabel
  • NmEA 2000-ryggraden avsluttes bare, ikke avsluttes på VE. Kan side.

Eller:

  • Ha N2K-nettverket på den ene siden, med en terminator. I den andre enden, bytt til Victron-nettverket, med også en (Victron) terminator på slutten.

Det første alternativet er mer på linje med den offisielle N2K-metoden. Men i tilfelle flere Victron-produkter som må kobles til N2K-nettverket, vil det kreve flere ledningskjøringer og definitivt mer NMEA2000 til VE. Kan konvertere kabler.

3.4 Videre lesing på Victron og NMEA 2000

4. Varia



4.1 Raymarine og EmpirBus

I tillegg til å bruke NMEA 2000 og/eller Lighthouse-appen, kan integrering på Raymarine MFDs også gjøres med en Empirbus NXT MCU . Selv om begge er koblet til det samme N2K-nettverket, oversetter NXT MCU N2K PGN-ene som stammer fra Victron-utstyret til Raymarine proprietære meldinger.

EmpirBus Studio-programvaren finner du dedikerte Victron byggeklosser enn det som kan trekkes inn i diagrammet.

Deretter bruker du EmpirBus Graphical-verktøyet til å designe sidene for på Raymarine MFDs.

EmpirBus-systemet krever at dataforekomsten av batteristatus og dc detaljert status er unik ved bruk av flere kilder. (hvordan du endrer dataforekomster)

4.2 Maretron

Alle data sendt ut av Victron-enheter på N2K-nettverket kan hentes av Maretron MFDs &software. Se Maretron N2KView® fartøyovervåkings- og kontrollprogramvare.

5. VANLIGE SPØRSMÅL



Q1: Kan/må både Ethernet- og N2K-tilkobling opprettes mellom Victron GX og MFD?

Begge kan gjøres samtidig.

Ethernet er nødvendig for å få MFD-appen, som forklart ovenfor.

Og en N2K-tilkobling er nødvendig for å få data til å vises i andre felt på MFD.

Se kommentert skjermbilde ovenfor som er hva.
